Промышленные самопромывные фильтры для воды BWT Multipur AP, M,
|
| Механическая фильтрация, самопромывные фильтры, |
 |

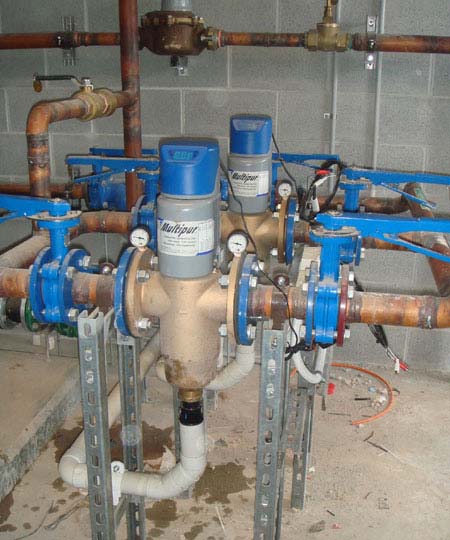

Ручной фильтр с противоточной промывкой BWT MULTIPUR 65–80-100-125-150 M
Корпус фильтра из бронзы, фильтрационный элемент из нержавеющей стали 100 мкм согласно указаниям DVGW, промывочный элемент, фланцы PN 10 . в соответствии с нормой DIN 2501 ч. 1 (обратные фланцы вне поставки). Для начала промывки следует открутить ручное колесо. Фильтр имеет гигиенический сертификат. Для всех типов: рейтинг фильтрации 100 мкм, номинальное давление 10 бар, рабочее давление 3 – 10 бар, температура воды / окружающей среды макс. 30/40 °C, поток про- мывочной воды мин. 1,7 л/с.
Внимание: Подключить фильтр к центральной системе сигнализации можно с помощью дифференциального манометра. |
| |
ПРОМЫШЛЕННЫЕ ФИЛЬТРЫ С РУЧНОЙ ОБРАТНОЙ ПРОМЫВКОЙ MULTIPUR M |
| MULTIPUR M |
Тип |
Ду |
65 М
|
80 М |
100 |
125 |
150 |
| |
Номинальный диаметр соединения |
DN |
65 |
80 |
100 |
125 |
150 |
| |
Пропускная способность при Δp = 0,2 бар |
м3/ч |
22 |
36 |
40 |
45 |
51 |
| |
Пропускная способность при Δp = 0,5 бар |
м3/ч |
|
|
65 |
76 |
87 |
| |
Пропускная способность при Δp = 0,8 бар |
м3/ч |
|
|
82 |
98 |
113 |
| |
Рабочее давление мин./макс |
бар |
2,5/10 |
| |
Мин. давление после фильтра при промывке |
бар |
2,5 |
| |
Коливо воды на промывку при раб. давл. 4 бар, прибл. |
л |
18 |
24 |
30 |
30 |
| |
Расход промывочной воды, прибл. |
л/сек / м3/час л |
1,7 / 6,0 |
|
|
|
| |
Монтажная длина |
мм |
220 |
220 |
220 |
220 |
220 |
| |
Общая высота |
мм |
550 |
550 |
660 |
740 |
740 |
| |
Размер ячеек фильтра микрон |
мкр |
100 |
100 |
100 |
100 |
100 |
| |
Ɍип соединения Фланцевое соединение DIN 2501, часть 1 |
|
Фланцевое соединение DIN 2501, часть 1 |
| |
Диаметр фланца Ø и болтов
|
мм |
145 / 18 |
160 / 18 |
180 / 18 |
210 / 18 |
240 / 22 |
| |
Артикул изделия (100 мкм) |
№ заказа |
10185 |
10186 |
10562 |
10563 |
10564 |
| |
Артикул изделия (200 мкм) |
№ заказа |
10187 |
10188 |
|
|
|
| |
|
|
|
|
| |
ФИЛЬТР БВТ (BWT) |
|
 |
| |
Multipur M DN 65 (100 мкр) 10185
|
|
| |
Multipur M DN 80 (100 мкр) 10186 |
|
| |
Multipur M DN 65 (200 мкр) 10187 |
|
| |
Multipur M DN 80 (200 мкр) 10188 |
|
| |
Multipur M DN 100 (100 мкр) 10562 |
|
| |
Multipur M DN 125 (100 мкр) 10563 |
|
| |
Multipur M DN 150 (100 мкр) 10564 |
|
| |
|
|
Сертификат дилера |
| |
 Инструкция по эксплуатации Multipur M DN 65, 80: Скачать |
| |
Инструкция по эксплуатации Multipur M DN 100, 125, 150: Скачать |
| |
|
| |
|
 |

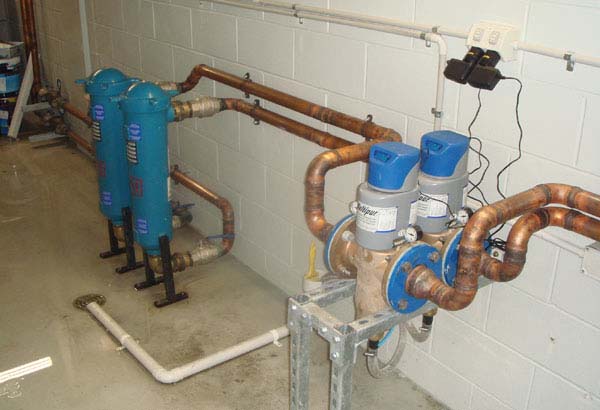

Автоматический фильтр с противоточной промывкой BWT MULTIPUR 65–80-100-125-150 AP Корпус фильтра из бронзы, фильтрационный элемент из нержавеющей стали 100 мкм согласно указаниям DVGW, промывочный элемент, фланцы PN 10. в соответствии с нормой DIN 2501 ч. 1 (обратные фланцы вне поставки). Промывка происходит автоматически; управление электронное по времени,а также в зависимости от перепада давления в фильтре. Есть возможность включить промывку вручную. Оптическая сигнализация рабочего состояния (зеленый.диод) и состояние блокирования (красный диод). Сетевой вход с трансформатором 12 В. Есть возможность непосредственного подключения к центральной сигнализации. Не требуется дополнительного дифференциального манометра. Фильтр имеет гигиенический сертификат. Для всех типов: рейтинг фильтрации 100 или 200 мкм, номинальное давление. 10 бар, рабочее давление 3 – 10 бар, температура воды / среды макс. 30/40°C, поток промывочной воды мин. 1,7 л/с, электропитание 230 В/50 Гц (работа установки при безопасном напряжении 12 В), степень защиты IP 54. |
| |
ПРОМЫШЛЕННЫЕ ФИЛЬТРЫ С АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ MULTIPUR AP |
| MULTIPUR AP |
Тип |
Ду |
65 |
80 |
100 |
125 |
150 |
| |
Номинальный размер присоединения |
DN |
65 |
80 |
100 |
125 |
150 |
| |
Tип соединения |
|
Фланцевое соединение DIN 2501, часть 1 |
| |
Диаметр фланца Ø |
мм |
145 |
160 |
180 |
210 |
240 |
| |
Диаметр отверстия для фланца |
мм |
18 |
18 |
22 |
| |
Номинальный расход |
м3/ч |
58 |
58 |
65 |
76 |
87 |
| |
Пропускная способность при Δ=0,2 бар |
м3/ч |
35 |
35 |
40 |
45 |
51 |
| |
Пропускная способность при Δ=0,5 бар |
м3/ч |
58 |
58 |
65 |
76 |
87 |
| |
Tонкость фильтрации |
μm |
100 или 200 |
100 |
100 |
| |
Номинальное давление (PN) |
бар |
10 |
| |
Pабочее давление, мин./макс. |
бар |
2,5 - 10 |
| |
Tемпература воды, мин./макс. |
С* |
5-30 |
| |
Tемпература среды, мин./макс. |
С* |
5-40 |
| |
Pегулятор давления |
|
нет |
| |
Mинимальное давление после фильтра (для обратной промывки) |
бар |
2,5 |
|
|
| |
Время обратной промывки, прим. |
сек |
10 |
| |
Объем воды для обратной промывки при давлении 4 бар |
литров |
16 |
24 |
30 |
| |
Расход воды при обратной промывке |
л/ч |
5700 |
8600 |
10.000 |
| |
Подключение к сети |
В/Гц |
230/50 |
| |
Рабочее напряжение |
Вт |
24 |
| |
Потребляемая мощность, макс. |
Вт |
8 |
| |
Потребляемая мощность, макс. |
Вт |
12 |
|
|
| |
ЦПУ – сухой контакт, переключающая способность, макс. |
В / A |
24 V / 1 A ( активная нагрузка) |
| |
Защита |
|
IP54 |
| |
Сливное соединение, мин. |
DN |
50 |
|
|
| |
Эксплуатационный вес, прим. |
kg |
15 |
18 |
24 |
33 |
38 |
| |
Вес в упаковке, прим. |
kg |
13 |
16 |
21 |
28 |
32 |
| |
Артикул изделия (100 мкм) |
№ заказа |
6-372027 |
6-372028 |
6-372037 |
6-272038 |
6-372039 |
| |
Артикул изделия (200 мкм) |
№ заказа |
6-372029 |
6-372030 |
|
|
|
| |
|
|
|
|
|
|
|
| |
ФИЛЬТР БВТ (BWT) |
|
|
|
|
|
|
| |
Multipur AP DN 65 (100 мкр) 10181 |
|
|
|
| |
Multipur AP DN 80 (100 мкр) 10182 |
|
|
|
| |
Multipur AP DN 65 (200 мкр) 10183 |
|
|
|
| |
Multipur AP DN 80 (200 мкр) 10184 |
|
|
|
| |
Multipur AP DN 100 (100 мкр) 10565 |
|
|
|
| |
Multipur AP DN 125 (100 мкр) 10566 |
|
|
|
| |
Multipur AP DN 150 (100 мкр) 10567 |
|
|
|
| |
|
|
|
|
| |
Инструкция по эксплуатации Multipur AP DN 65, 80, 100, 125, 150: Скачать |
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ДЛЯ ФИЛЬТРА BWT MULTIPUR |
|
|
|
| |
|
|
|
|
|
|
|
 |
№ заказа - Фильтрующий элемент к фильтру MultiPUR (100mk) тип 100 |
2-060626
|
|
| № заказа - Фильтрующий элемент к фильтру MultiPUR (200mk) тип 200 |
2-060627
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
