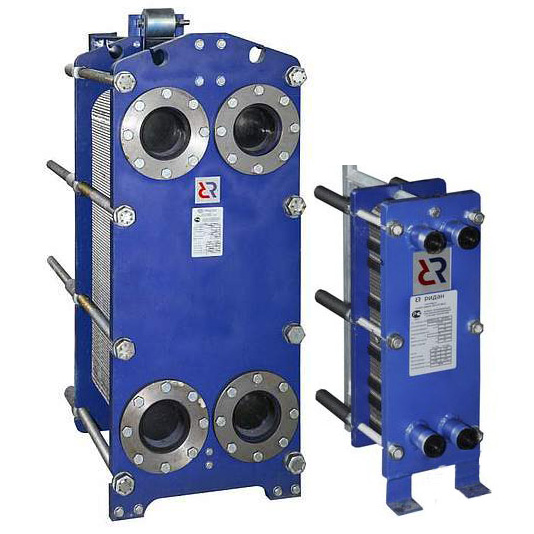

Разборные пластинчатые теплообменники Ридан

Разборные пластинчатые теплообменики Ридан
Разборные пластинчатые теплообменики Ридан

Рабочая температура: от –30 °С до +200 °С.

Максимальное рабочее давление: до 25 бар.

Используемые материал прокладок: Nitrile, EPDM, Silicone, Viton.

Материал пластин: SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276.

Допустимое количество пластин: в зависимости от модели теплообменника

Производитель АО "Ридан"  (Ridan)

город производства г.Нижний Новгород

Теплообменик Ридан HH

  Каталог разборные пластинчатых теплообменников
  Каталог паяных пластинчатых теплообменников
  Теплообменники ридан инструкция по эксплуатации

Каталог аппаратов теплообменных пластинчатых разборных типа НН

Производитель  Тип ПТО  Ду, мм  Площадь одной пластины, м2  Площадь теплообмена, макс., м2  Расход, макс., м3/ч
Теплообменник Ридан НН №01 32 0,02 0,84
Теплообменник Ридан НН №02 25 0,027 1,43
Теплообменник Ридан НН №04 32 0,04 3,70 13
 Теплообменник Ридан НН №06М 32 0,06 8,22
Теплообменник Ридан НН №08 32 0,08 7,39 13
Теплообменник Ридан НН №07 50 0,07 7,96 40
Теплообменник Ридан НН №12М 50 0,119  29,52 40
Теплообменник Ридан НН №14 50 0,15 16,35 40
Теплообменник Ридан НН №20 50 0,21 22,89 40
Теплообменник Ридан НН №19 65 0,22 38,72 70
Теплообменник Ридан НН №31 65 0,33 58,24 70
Теплообменник Ридан НН№44 65 0,45 79,66 70
Теплообменник Ридан НН№37 80 0,40 143,6 120
Теплообменник Ридан НН №21 100 0,24 56,16 160
Теплообменник Ридан НН№21Е 100 0,23 86,7 160
Теплообменник Ридан НН №22 100 0,26 48,36 160
Теплообменник Ридан НН№22Е 100 0,26 48,36 160
Теплообменник Ридан НН№45Е 100 0,40 150,8 160
Теплообменник Ридан НН №47 100 0,50 117,00 160
Теплообменник Ридан НН№55Е 100 0,57 214,9 160
Теплообменник Ридан НН№64 100 0,69 289,88 160
Теплообменник Ридан НН №41 150 0,45 217,35 350
Теплообменник Ридан НН №42 150 0,46 176,18 350
Теплообменник Ридан НН №62 150 0,68 328,44 350
Теплообменник Ридан НН №86 150 0,90 591,30 350
Теплообменник Ридан НН №110 150 1,20 788,40 350
Теплообменник Ридан НН №43 200 0,46 314,64 650
Теплообменник Ридан НН №65 200 0,68 465,12 650
Теплообменник Ридан НН №100 200 1,00 666,00 650
Теплообменник Ридан НН №130 200 1,33 884,45 650
Теплообменник Ридан НН №152 200 1,52 1015,36 650
Теплообменник Ридан НН №113 250 1,13 734,50 1000
Теплообменник Ридан НН №81 300 0,84 782,04 1500
Теплообменник Ридан НН №121 300 1,26 1170,54 1500
Теплообменник Ридан НН №188 300 1,96 1820,84 1500
Теплообменник Ридан НН №251 300 2,62 2443,87 1500
Теплообменник Ридан НН №145 400 1,45 1344,15 2500
Теплообменник Ридан НН №210 400 2,20 2044,03 2500
Теплообменник Ридан НН№315 400 3,15 3 042,9 2500
Теплообменник Ридан НН№140 500 1,10 992,20 3800
Теплообменник Ридан НН №201 500 2,10 1929,90 3800
Теплообменник Ридан НН№300 500 3,10 2 790,0 3800
Теплообменник Ридан НН№310 600 3,20 2 384,0 7700
Теплообменник Ридан НН№430 600 4,46 3 322,7 7700
Теплообменник Ридан НН№600 600 5,96 4 338,9 7700

Модельный ряд теплообменников:
Широкий модельный ряд теплообменников Ридан позволяет своим клиентам выбрать по стоимости аппарат оптимальный своими характеристиками и габаритными размерами а инженеры компании Ридан помогут выбрать оптимальный ПТО по оптимальной цене теплообменника и его габаритным размерам. Оптимальный типоразмерный ряд разборных пластинчатых теплообменников дает преимущество по сравнению с аналогичными теплообменными аппаратами. Качество теплообменника Ридан и цена теплообменника Ридан уже не первый год доказывают потребителю правильный выбор в выборе конструктивно правильного и надежного ПТО

Основные преимущества теплообменников:

Разборный пластинчатый теплообменник Ридан имеет рад преимуществ в сравнение с кожухотрубным теплообменником. Малый габаритный размер позволяющий установить и провести монтаж теплообменника в удобное для Вас место. Высокий коэффициент теплопередачи позволяющий экономить электроэнергию которая требуется для работы циркуляционных насосов как замкнутого и открытого контура любой системы в не зависимости от ее назначения.

Конструкция пластинчатого разборного теплообменника:
Конструктивно разборный пластинчатый теплообменник состоит из рамы и пакета пластин.
Рама состоит из неподвижной плиты (1) и прижимной плиты (2), задней стойки (7) которая соединена с непод-
вижной плитой верхней направляющей (3) и нижней направляющей (4). Рамы разборных теплообменников вы-
пускаются разной длины для обеспечения установки в нее разного количества пластин.
Между неподвижной и прижимной плитами находится расчетное количество пластин (5) с резиновыми уплот-
нительными прокладками.
Пакет прижат к неподвижной плите прижимной плитой резьбовыми стяжками (6). Степень сжатия достаточна
для уплотнения и герметизации внутренних полостей теплообменника.
Размеры присоединения ПТО к фундаменту выполнены по 17 квалитету (+/– IT17/2).

Стандартное расположение портов ПТО:
F1 – Вход греющей среды
F2 – Выход нагреваемой среды
F3 – Вход нагреваемой среды
F4 – Выход греющей среды
По запросу Заказчика возможно нестандартное расположение портов.

Прайс цены на теплообменники Ридан:
У нас Вы можете запросить и скачать прайс лист на теплообменники Ридан ntgkjj,vtyybr hblfy yy с примерными ценами точные цены на Ваш теплообменный аппарат Вы можете получить только после технического расчета теплообменника после чего вы сможете увидеть чертеж будущего теплообменного ПТО и его габаритные размеры порядок и правильность подсоединения патрубков теплообменника как входящих патрубков так и выходящих.
